Как работать на токарном станке

Как работать на токарном станке

Один из способов, который сегодня позволяет изготавливать изделия из металла — токарная работа. Используя методики токарной обработки можно изготавливать детали различных форм и размеров, с геометрически правильными параметрами. Этот способ позволяет полностью убирать ненужный слой материала.

Если вы решили заняться токарной обработкой, необходимо ознакомиться с правилами, разобраться, как пользоваться токарным станком, и соблюдать технику безопасности.

Как включить токарный станок

Включите электродвигатель прибора при помощи пусковых кнопок.

При помощи кнопки «Пуск» запустите вращение шпинделя, а рукоятку поверните влево до отказа.

Переведите в требуемое положение рукоятки на коробке подач.

Рукоять, которая находится на фартуке, переведите в вертикальное положение.

Как работать на токарном станке по металлу

Научиться работать с малогабаритным аппаратом несложно и, если вы будете использовать станок для домашних нужд, не придётся тратить много времени на обучение. Главное — запомните определённые правила, которые помогут правильно и чётко изготавливать детали. Кроме этого не забывайте о правилах безопасности.

Если вы решили использовать токарный станок, первое, чему стоит научиться, — обрабатывать заготовки. Это позволит работать с деталями различной формы и длины, которые установлены между центрами передней и задней бабок. Во время работы заготовка постоянно вращается вокруг своей оси, а режущий элемент также беспрерывно движется.

Обработка заготовок сводится к тому, что при сближении режущего элемента и детали зубцы снимают верхний слой заготовки, который становится стружкой. Она бывает ступенчатой, слитной, надломанной, элементной (все зависит от типа обрабатываемого металла). Если вы хотите научиться работать и сверлить на токарном станке, необходима регулярная практика, которая поможет отточить мастерство.

Как отцентровать токарный станок

Сегодня мастера используют различные методы центрования. Один из вариантов — центрование кернером. При помощи молотка удаётся сделать углубление, которое служит центром. Однако, такой метод считается не очень правильным.

Другой вариант — проделывание отверстия при помощи ручной или электрической дрели. Метод очень востребован при работе с крупными деталями. Но и этот вариант является несовершенным и чаще всего используется, если нужно сделать предварительную центровку.

Наиболее совершенный вариант — центрование на горизонтально-сверлильных станках.

Как проверить токарный станок

Если вам необходимо убедиться в геометрической, технологической точности аппарата, следует проверить такие параметры:

отсутствие люфта — для более точного перемещения двигающихся частей станка;

насколько корректно расположены части аппарата, на которых будет располагаться заготовка.

Для проведения проверки используются различные инструменты:

державка с индикатором.

Техника безопасности

Если вы решили точить детали на токарном станке, не забывайте о таких правилах:

аппарат должен быть прочно зафиксирован на рабочей поверхности (если вы используете настольную модель);

не кладите посторонние вещи на станину (основание используемого агрегата) — это правило также касается любых используемых в процессе работы инструментов;

оградите детали ременной передачи;

облокачиваться на любую из частей аппарата строго запрещено;

необходимо надеть специальные очки, которые защитят ваши глаза при образовании стружки.

Если вы решили сверлить на токарном станке, эти советы помогут вам начать своё знакомство с таким агрегатом.

6 основных операций по обработке древесины на станках

Два типа станков для пиления, три вида для строгания, четыре – для шлифования. Все они могут использоваться на предприятиях по производству мебели, так как процесс ее изготовления состоит из множества этапов. Для выпуска погонажных изделий потребуется одна или две распиливающие машины.

Выбор домашнего мастера также определяется задачами, которые он будет выполнять. В любом случае важно, чтобы оборудование обеспечивало качественный результат работы. Поэтому мы расскажем вам, какие деревообрабатывающие станки и оборудование лучше использовать для основных операций, существующих в деревообработке.

Пиление

Разделение материала на части – начало начал в деревообработке. И на лесопильных предприятиях, в мебельном производстве, в строительстве. Станки позволяют быстро получать заготовки требуемого размера с наименьшим количеством опилок. Для пиления применяют два вида машин: ленточные и дисковые. Их выбор зависит от задач, которые планируется выполнять.

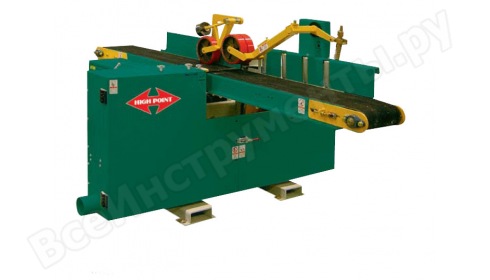

Например, для распиливания длинных заготовок вдоль по толщине применяют горизонтальные ленточные станки. То есть из одной толстой доски с их помощью можно сделать две, такой же длины, но более тонкие. Эту работу выполняет однопильный ленточно-делительный станок, например, High Point HP-12.

Агрегаты с двумя пильными лентами, аналогичным образом распиливают доску или брус на три части. У них две замкнутые ленты вращаются на шкивах. Такой станок называется двупильным ленточно-делительным. Как и в однопильном, в нем, кроме главного движения, реализовано движение подачи, что обеспечивает высокую производительность. Горизонтальные ленточные станки применяют на предприятиях, выпускающих погонажные изделия, щиты, обрабатывающих горбыль.

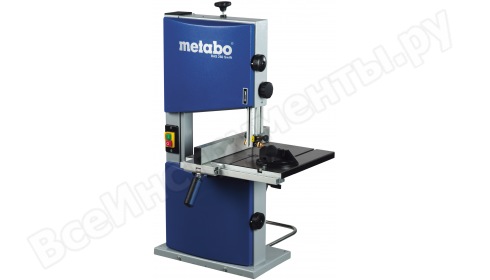

В столярном деле для изготовления мебели, окон, элементов внутренней и наружной отделки дома применяют готовые доски, бруски. Их распиливают вдоль и поперек, чтобы получить заготовки нужного размера для последующей обработки. Для этого применяют вертикальные ленточные пилы. Они оборудованы одной режущей лентой. Скорость ее движения можно регулировать, в зависимости от особенностей обрабатываемой древесины, размеров заготовки и рекомендаций производителя ленты. Для выбора режима резания пользуются справочниками — правильный подбор скорости обеспечивает высокую производительность и долгий срок службы оснастки. Подача заготовки осуществляется вручную. Это позволяет выполнять не только прямолинейные, но и криволинейные распилы.

Расходные материалы для станков поставляются отдельными полосами. Перед установкой ленту нужно спаять в круг. На крупных предприятиях для этого используется специальный электрический аппарат для контактной стыковой сварки. В мастерских применяют клещи для точечной сварки или паяльную лампу. Припой может быть медным, латунным или серебряным.

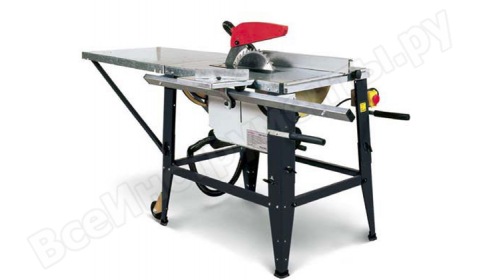

Распиливать заготовки из дерева вдоль, поперек и под углом удобно с помощью циркулярных (распиловочных) станков. Их режущий инструмент – пильный диск. Он выступает над рабочим столом. Оператор продвигает заготовку к нему и выполняет распил. На крупных предприятиях дисковые пилы используются на вспомогательных операциях, так как на основных применяют машины с автоматической подачей заготовки. В мастерской циркулярная пила – один из основных инструментов, но и ленточнопильные установки также популярны. Если вы не знаете, что из этих станков купить, воспользуйтесь таблицей, где выделены возможности этих устройств.

Строгание

Для устранения дефектов материала — шероховатостей, рисок, покоробленности, для придания заготовки нужного размера — выполняют строгание. В ходе этого процесса резец или ножи снимают слой материала, в результате обработки получается гладкая поверхность. При изготовлении мебели ее затем шлифуют, а в строительстве часто ограничиваются одним строганием. Операция выполняется вручную или механически. В последнем случае достигается наибольшая производительность.

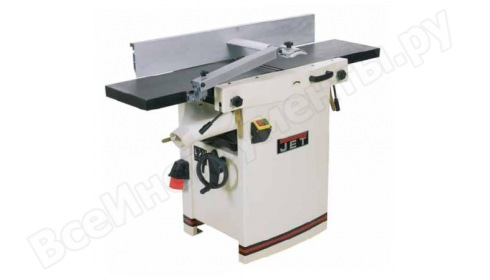

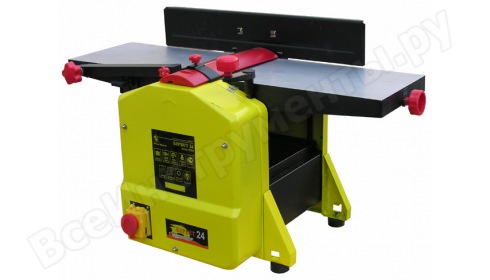

Для механической обработки заготовок применяют строгальные, фуговальные и рейсмусные станки. Первые два имеют схожее устройство (ножевой вал у них находится под рабочим столом) и назначение. Заготовку вручную подают к ножам, затем, поворачивают на бок, и, ведя обработанной стороной вдоль направляющей, выполняют строгание в угол. Большее число ножей в фуговальной машине обеспечивает лучшее качество обработки по сравнению с простым строгальным станком. Поэтому в производственных условиях предпочтение отдается устройствам фуговальным, а для домашней мастерской можно приобрести более дешевый по цене строгальный станок.

У рейсмуса ножевой вал находится над столом. С его помощью выполняют строгание заготовки в размер, т. е. можно быстро получить доску или брусок определенной толщины и с гладкой поверхностью. Сторона, по которой она базируется должна быть предварительно отфугована. Поэтому на предприятиях часто используют и фуговальный, и рейсмусный станки. Существуют устройства, на которых можно выполнить обе операции, они подходят для небольших цехов и мастерских.

Фрезерование

Основное назначение операции – обработка кромок плоских деталей, что наиболее востребовано в мебельном производстве. Фрезерованием получают фасонный профиль, который украшает фасады и двери предметов интерьера. Кроме обработки деталей по внутреннему и внешнему контуру, отделки кромок, с помощью фрез нарезают шипы, калевки, проушины.

Все эти работы можно выполнить на вертикальном фрезерном станке. У него ось шпинделя проходит перпендикулярно поверхности рабочего стола. Оборудование применяется для изготовления строительных материалов (вагонка, плинтусы), окон и дверей (наличники, филенка), в мебельном производстве. Некоторые вертикальные фрезерные станки оснащаются шипорезной кареткой. С ее помощью подготавливают детали для соединения на шипы.

В серийном производстве требуется изготавливать детали с одинаковым криволинейным контуром в большом количестве. Быстрее и с максимальной точностью эту задачу можно выполнить, если фрезеровать заготовки по шаблону. Для этого применяют копировально-фрезерные станки. Они работают следующим образом: шаблон устанавливают внизу заготовки, где об его край упирается копир. Фреза опускается на обрабатываемую деталь сверху на требуемую глубину. Заготовки перемещают вдоль копира. Таким образом, можно обрабатывать доски, фанеру. Оборудование применяется в мебельном производстве для изготовления деталей с арками, орнамента. При выборе станка обращают внимание на размеры стола и ход шпинделя, которые должны соответствовать размерам заготовок.

Сверление

Для соединения деталей в заготовках выполняют сквозные и глухие отверстия. Для этой операции точность важна не меньше, чем для всех остальных. В частности из-за отклонений могут возникнуть проблемы при сборке мебели. В цехах и мастерских дрель используют редко. Сверление выполняют на станках, так как они обеспечивают требуемую точность. Оператору работать на них легче. Даже от самой маленькой дрели при больших объемах работы руки оператора устают.

Среди машин самые востребованные — вертикально-сверлильные станки. У них шпиндель расположен вверху, рабочий стол можно поднять или опустить вниз. Эти устройства можно увидеть в домашних и ремесленных мастерских, на производстве. У некоторых моделей стол может поворачиваться под углом 45 градусов, что позволяет выполнять наклонное сверление. При выборе станка значение имеет его высота, от нее зависит, какого размера заготовку можно будет обработать.

При отсутствии в мастерской фрезерного оборудования гнезда и пазы в заготовках можно изготовить на сверлильной машине. Но лучше с этой работой справится долбежный станок, на котором применяются специальные резцы. С их помощью также выполняют прямоугольные отверстия и шипы. Но нужно отметить, что после долбления может потребоваться доработка, так как по качеству реза этот процесс уступает фрезерованию. Выбирая долбежный станок, учитывайте, что большие возможности по обработке можно получить с такими функциями, как наклон рабочего стола, дополнительные опоры. Например, можно делать углубления для дверных замков и выемки для соединения деталей.

Точение

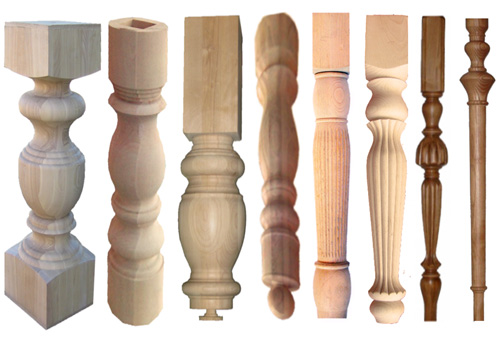

Заготовки, являющиеся телами вращения, обрабатывают на токарных станках. В результате они приобретают цилиндрическую, коническую или сложную форму. Мастера вытачивают деревянную посуду, игрушки, балясины для лестниц, детали для мебели и многое другое.

Токарные станки выпускаются в настольном и напольном исполнении. Первые предназначены для использования в быту, они рассчитаны на обработку деталей длиной не более 1 метра.

Шлифование

Чтобы сделать поверхность гладкой, ее обрабатывают абразивами: шкуркой или кругом. Если использовать ручные инструменты, работа займет много времени. Если деталь большая, процесс может растянуться на час. Время, которое потратит станок на туже задачу, исчисляется секундами. Поэтому он незаменим на крупном предприятии и в ремесленной мастерской, где шлифовать нужно много. Кроме того, механизация этого процесса обеспечивает стабильно высокое качество продукции — в ручном труде результат в большей степени зависит от мастерства исполнителя.
Существует несколько разновидностей шлифовальных станков.

Для шлифования поверхности деталей мебели из массива древесины или из древесностружечных плит, облицованных натуральным шпоном, применяют барабанный станок. Эта операция обеспечивает красивый внешний вид изделий (фасадов, дверей). Для обработки торцов и кромок деталей мебели, заготовок для строительства используют дисковые, кромкошлифовальные, комбинированные и осцилляционные станки. Важное отличие последних – максимально удобный процесс шлифовки выгнутых и вогнутых поверхностей. Он осуществляется за счет втулки или валика, установленной на вертикальном шпинделе.

Любую шлифовальную машину выбирают в соответствии с максимальной длиной, шириной и толщиной ваших заготовок. Значение имеет и производительность, которой обладает та или иная модель. Она определяется мощностью двигателя и скоростью движения ленты. Например, у барабанных станков, которые применяют для серийного производства крупных деталей на фабриках, мощность составляет 5,5 – 18 кВт. Для выпуска единичной продукции в мастерских покупают установки на 1,3-2,3 кВт.

В интернет-магазине «ВсеИнструменты.ру» вы можете приобрести оборудование, которое наилучшим образом справится с вашими задачами. Станки помогут вам выпускать высококачественную продукцию и увеличить объемы ее производства. А сотрудничая с нами, вы сбережете средства при покупке за счет низких цен и получите свой заказ в максимально короткий срок.

Детское техническое творчество

Что такое детское техническое творчество? Как определить, какой именно кружок или студию предпочесть?

Стремление к созданию, изобретательству свойственно всем детям. Нужно только помочь проявиться столь созидательной, прогрессивной тяге. Чем же конкретно и где может заниматься ребенок? Рассмотрим несколько вариантов.

Если он мечтает о море, кораблях, дальних плаваниях – подыщите ему кружок судомоделизма. Именно там ребята научатся ловко пользоваться токарным станком, а также напильником, рашпилем, паяльником, лобзиком и другими инструментами.

Сколько радости доставляет первый, собранный своими руками корабль, баржа, лодка! Чего стоит ощущение, что знаешь, как они устроены, принципы их работы, можешь назвать каждую деталь мудреными, загадочными для «непосвященных» терминами: форштевень, грот-мачта, бушприт, карлингсы, бимсы и т.д. Пока читаешь эти названия, уже возникает желание поскорее записаться в такой кружок, чтобы приобщиться к сообществу сильных, умных, романтичных людей, увлеченных таким интересным делом! Кстати, для взрослых двери не закрыты – пожалуйста, при желании тоже можно заниматься.

Кроме того, умение читать и понимать (!) чертежи, а позднее научиться и самому их чертить – редкие знания, умения, навыки, которые всегда пригодятся, а если намечена учеба в техническом вузе, то будут залогом успешного освоения сложной вузовской программы.

Так как школьникам, в силу возрастной специфики, важно получение сравнительно быстрого результата, первые модели для изготовления выбираются преподавателем довольно простые. Положительный результат окрыляет ребят, вдохновляет на новые подвиги.

Ну а участие и тем более победа в соревнованиях является мощным стимулом к совершенствованию своих знаний, умений. К тому же соревнования – это отличная возможность обменяться опытом, поставить новые цели, подружиться с единомышленниками.

А если это морской клуб? Так там вообще все по-настоящему, реально. И корабль изучаешь, и плаваешь, и есть возможность в разных рангах поработать.

Много кружков, знакомящих школьников с устройством автомобилей, формирующих ответственных, знающих водителей: «Юный автомобилист», «Автодело», «Автомеханик» и т.д.

Ребята досконально изучают все детали машины, на специальных стендах электрооборудования автомобиля штудируют в действии работу различных систем машины: двигателя, коробки передач и т.д.

Обычно в мастерской имеются не только обучающие стенды, плакаты, отдельные агрегаты и узлы автомобиля (целые и в разрезе – для большей наглядности обучения), но и сам реальный автомобиль.

Что в результате ребенок имеет? Знает устройство автомобиля, принципы его работы, умеет быстро, даже на слух, определить неисправности и устранить их. Очень важно, что ребята при этом умеют пользоваться диагностическими приборами, понимают назначение каждого слесарного инструмента. Ребенок становится умным, компетентным водителем и автомехаником.

Авиамодельный кружок … Кто не мечтал стать летчиком? Кто не бредил небом, высотой, бесконечностью? Сделать модель, которая действительно летает, без проблем смастерить воздушный шар или воздушного змея – непередаваемая радость для ребенка. И не просто для себя стараться, а соревноваться в мастерстве с другими авиамодельщиками, участвовать в многочисленных слетах, показах, соревнованиях.

Ребенок приходит к пониманию, насколько важно знать физику, математику, географию, черчение. Знакомится с такой наукой как метеорология.

И пусть любимое чадо не станет летчиком. Но благодаря этим занятиям он получил возможность активно развивать свой творческий потенциал, воплощать мечты в реальность.

Кружок «Радиоэлектроника». Ребята мчатся на занятия, забыв о домашних заданиях, других обязанностях. Там интересно, загадочно и, в результате, понятно. Представляете, своими руками собрать электрический фонарик, электромельницу, светофор и прочие фантастические вещи! Спокойно разбираться в электросхемах и самому их чертить!

Занятие после кружка не заканчивается: дома ребенок упорно сидит за столом и что-то творит, чертит, терпеливо собирает, паяет, переделывает, несется в магазин электротоваров за недостающими деталями.

Увлеченный полезным, созидательным творчеством ребенок – это счастье для родителей!

Если у любимого чада имеется возможность посещать занятия технического творчества – воспользуйтесь. Обычно желающих заниматься в таком кружке много. Однако постепенно случайно пришедшие отсеиваются, остаются только самые упорные, терпеливые, целенаправленные.

Не нужно забывать и о воспитании умения работать в коллективе на общую поставленную цель. Огромен вклад таких занятий в развитии интереса к черчению, конструированию, моделированию. Воспитывается трудолюбие, целеустремленность, аккуратность, ответственность, деловая и творческая инициатива, терпение, дружелюбие.

Но как бы ни описывали достоинства технических, впрочем, как и других, кружков, отношение к ним у родителей все-таки как к чему-то ненадежному, не совсем серьезному занятию, где настоящих, крепких профессиональных знаний, умений, навыков ребенок не получит. Почему? Потому, к примеру, что посещение не строго обязательно. Из этого родители и дети делают вывод, что на занятиях ничего особенно важного не изучают, раз пропуск никак не влияет на усвоение последующих тем. Преподаватель может вдруг уволиться и кружок закроют, так как не нашли, допустим, кто сумел бы его заменить. В общем, существует множество пунктов, отличающих кружок от серьезного учебного заведения.

Можно ли по-настоящему заинтересовать ребят и родителей? Можно! Почему бы, к примеру, среднему звену школьников и старшеклассникам не разрешить параллельно школе поступать (!) и учиться хотя бы в профессиональном училище? Или организовать при нем такую вечернюю школу. С настоящей профессиональной серьезной программой, постоянными надежными квалифицированными преподавателями, обязательным посещением занятий, оценками, практикой, экзаменами и выдачей документов об окончании обучения. У подростков будет настоящее, серьезное дело, и трудный подростковый возраст незаметно пронесется в творчестве, вдохновении, достижениях и оптимизме.

Likes( 0 ) Dislikes( 0 )

Токарный станок

Тока́рный стано́к — станок для обработки резанием (точением) заготовок из металлов, древесины и других материалов в виде тел вращения. На токарных станках выполняют черновое и чистовое точение цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление, зенкерование и развёртывание отверстий и т. д. Заготовка получает вращение от шпинделя, резец — режущий инструмент — перемещается вместе с салазками суппорта от ходового вала или ходового винта, получающих вращение от механизма подачи.

Значительную долю станочного парка составляют станки токарной группы. Она включает, согласно классификации Экспериментального НИИ металлорежущих станков, девять типов станков, отличающихся по назначению, конструктивной компоновке, степени автоматизации и другим признакам.

Применение на станках дополнительных специальных устройств (для шлифования, фрезерования, сверления радиальных отверстий и других видов обработки) значительно расширяет технологические возможности оборудования.

Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Вертикальные предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины.

Самые распространённые токарные станки в советское время — 1К62 и 16К20.

Содержание

История создания [ править | править код ]

Токарный станок — древний инструмент. Самое раннее свидетельство о токарном станке восходит к Древнему Египту около 1300 года до нашей эры [1] . Есть также незначительные доказательства его существования в микенской цивилизации, начиная с 13-го или 14-го века до нашей эры [2] .

Четкие свидетельства изготовленных на станке артефактов были обнаружены в 6 веке до нашей эры: фрагменты деревянной чаши в этрусской гробнице в Северной Италии, а также две плоские деревянные тарелки с декоративными изготовленными на станке ободами в современной Турции [3] .

В период враждующих государств в Китае, около 400 г. до н. э., древние китайцы использовали токарные станки для заточки инструментов и оружия в промышленных масштабах [4] .

Первая известная картина, на которой изображен токарный станок, датируется 3 веком до нашей эры в Древнем Египте [5] .

Токарный станок был очень важен для промышленной революции. Он известен как «мать станков», поскольку это был первый станок, который привел к изобретению других станков [6] .

В 1717 году «придворный токарь Его Величества Император Петра Великого» Андрей Константинович Нартов впервые изобрёл токарно-винторезный станок с механизированным суппортом и набором сменных зубчатых колёс [7] . В токарных станках той эпохи резец зажимался в особом держателе, который перемещали вручную, прижимая к обрабатываемому предмету. Качество зависело только от точности рук мастера, тем более, что в то время токарные станки уже применялись для обработки металлических, а не деревянных изделий. Нарезать резьбу на болты, наносить сложные узоры на обрабатываемый предмет, изготовить зубчатые колеса с мелкими зубчиками мог только очень искусный мастер. В своем станке Нартов не просто закрепил резец, но и применил следующую схему: копировальный палец и суппорт приводились в движение одним ходовым винтом, но с разным шагом нарезки под резцом и под копиром. Таким образом было обеспечено автоматическое перемещение суппорта вдоль оси обрабатываемой заготовки. Станок позволял вытачивать сложнейшие рисунки почти на любых поверхностях. Как это ни парадоксально, невзирая на все дальнейшие усовершенствования придуманного Нартовым механизированного суппорта, принцип его действия остался таким же и в наше время [8] . Первые токарные станки Нартова хранятся в коллекции Эрмитажа, как шедевры инженерного искусства XVIII в [9] .

Первый полностью задокументированный токарный цельнометаллический токарный станок был изобретен Жаком де Вокансоном около 1751 года. Он был описан в «Энциклопедии».

Важным ранним токарным станком в Великобритании был горизонтальный сверлильный станок, который был установлен в 1772 году в Королевском Арсенале [en] в Вулвиче. Он работал на лошадиной тяге и позволял производить гораздо более точные и мощные пушки, которые с успехом использовались в американской войне за независимость в конце 18-го века. Одной из ключевых характеристик этого станка было то, что заготовка вращалась в противоположность инструменту, что делало её технически токарным станком. Генри Модслей, который позже много совершенствовал токарные станки, работал в Королевском Арсенале с 1783 года [10] . Подробное описание токарного станка Вокансона было опубликовано за десятилетия до того, как Модслей усовершенствовал свою версию. Вполне вероятно, что Модсли не знал о работе Вокансона, поскольку в его первых версиях упора для скольжения было много ошибок, которых не было в токарном станке Вокансона.

Во время промышленной революции механизированная энергия, генерируемая водяными колесами или паровыми двигателями, передавалась на токарный станок посредством линейного вала, что позволяло быстрее и легче работать. Металлообрабатывающие токарные станки превратились в более тяжелые станки с более толстыми и жесткими деталями. Между концом 19 и серединой 20 веков отдельные электродвигатели на каждом токарном станке заменили линейный вал в качестве источника энергии. Начиная с 1950-х годов сервомеханизмы применялись для управления токарными станками и другими станками с помощью числового управления, которое часто сочеталось с компьютерами для создания числового программного управления (ЧПУ). Сегодня в обрабатывающей промышленности сосуществуют токарные станки с ручным управлением и ЧПУ.

Виды токарных станков [ править | править код ]

Доступны различные формы токарных станков в разных форматах и спецификациях. Есть деревообрабатывающие токарные станки, металлообрабатывающие станки и машины, используемые для декоративного точения, обработка стекла и алмазная обработка. Существуют легкие токарные станки, которые полезны для мягких работ, например, в мини-инструментальных комнатах или для практических применений или демонстраций. Существуют мощные токарные станки, используемые для массового производства на электростанциях, сталелитейных и бумажных фабриках, судостроительной и автомобильной промышленности, горнодобывающей промышленности, текстильной промышленности.
