Как сделать диван-еврокнижку своими руками, используя чертежи и схемы

Как сделать диван-еврокнижку своими руками, используя чертежи и схемы?

Раскладная мягкая мебель заслуженно пользуется популярностью. Она является неотъемлемой частью современной гостиной, может послужить дополнительным, а иногда является постоянным спальным местом. Очень важно, чтобы механизм раскладывания был легким, надежным, изделие служило долгое время. Именно таким вариантом мебели является диван-еврокнижка.

Диван евро-книжка

На вопрос, может ли быть изготовлен диван-еврокнижка своими руками, ответ однозначен – да. Принцип трансформации данного механизма очень простой. Он предназначен для ежедневного использования. Диван-еврокнижка состоит из двух мягких частей: сиденья и спинки. Для раскладывания нужно выдвинуть сиденье к себе, затем перевести спинку в горизонтальное положение, заняв освободившееся место. В результате трансформации диван превращается в полноценную двуспальную кровать.

Создать диван-еврокнижку не очень легко. Но если самому внимательно изучить чертежи, схемы, прислушаться к советам специалистов и координировать действия с пошаговой инструкцией, непременно все получится.

Материалы и инструменты для изготовления дивана-еврокнижки

Чтобы сделать диван-еврокнижку, вам понадобится (все параметры приведены в миллиметрах):

  • Сосновый брус 40х40 – 11 штук по 2 м.
  • 1 ЛДСП толщиной 16 мм – 2200х600.
  • 1 ДСП – 1960х850.
  • 2 листа фанеры толщиной 4 мм – 1500х1500.
  • 3 листа поролона толщиной 40 мм и 1 толщиной 20 мм – 200х100.
  • Саморезы различной размерности – 75, 51, 35.
  • 4 винта М6 25 мм.
  • 4 врезных гайки М6.
  • 3 мебельные петли 60х40.
  • 2 мебельные ножки 50 мм.
  • Около 6 м обивочной мебельной ткани шириной 140 см.
  • 4,5 м синтепона плотностью 100-150 г/м.
  • Ватин или поролон толщиной 10-20 мм для обивки сиденья и спинки дивана.
  • Мебельный степлер, скобы.
  • Циркулярная пила.
  • Электродрель.
  • Стусло.
  • Наждачная бумага.
  • Морилка.

Пошаговая инструкция

Перед тем как приступить к сборке, нарежьте из приготовленных материалов все заготовки.

  • 14 шт. длиной 650 мм (спинка и сиденье);
  • 2 шт. длиной 320 (ножки сиденья);
  • 4 шт. длиной 598 (ящик);
  • 4 шт. длиной 235 (ножки ящика);
  • 1 шт. длиной 150 (ящик);
  • 8 шт. по 160 (спинка и сиденье);
  • 2 шт. по 70 (сиденье).

Из ЛДСП толщиной 16 мм:

  • 2 шт. 1600х200 (боковины ящика);
  • 2 шт. 598х220 (боковины ящика);
  • 1 шт. 1950х150 (сиденье).
  • 1 шт. 1960х120 (царга, эту деталь возможно собрать из фрагментов);
  • 1 шт. 1960х730 (спинка дивана);

Из листов фанеры:

  • 1 шт. 1300х730 (сиденье);
  • 1 шт. 730х658 (сиденье);
  • 1 шт. 1365х730 (спинка);
  • 1 шт. 593х730 (спинка);
  • 2 шт. 800х630 (ящик);
  • 2 шт. 730х150 (торец сиденья).

Ниже приведен пример раскроя деталей из фанеры. Он поможет максимально эффективно использовать материал.

Раскрой деталей из фанеры

  • 2 заготовки 750х80 (спинка и сиденье дивана);
  • 1 заготовка 2000х170х20 (царга);
  • 2 заготовки 730х150х20 (торцы сиденья);
  • 3,5 м (суммарной длиной) полосок 40х20 для торцов спинки.

Преимуществом данной модели является наличие вместительного ящика для белья. Для этой части берем брус, ДСП, дно – из фанеры.

  1. Из бруса 40х40 надо сделать направляющие с покатыми мягкими спилами с обеих сторон. Каждый спил занимает меньше крайней четверти заготовки длиной 598 мм, снимается приблизительно около 15 мм толщины бруса.
  2. Сточите углы в нижних половинах заготовок для ножек ящика, отшлифуйте наждачной бумагой. Покройте эти части (они будут видны) морилкой, при желании можете декорировать отделочной тканью.
  3. К боковине ящика 4 саморезами (50 мм) прикрутите направляющую, ножки – по 2 самореза для каждой. Выполняем действия в такой последовательности: сперва к боковине, отступив 50 мм от края, прикрепляем направляющую, затем по бокам присоединяем ножки, как показывает чертеж ниже. Вторую боковину надо сделать аналогично первой.
  4. Продольные боковины присоединяем к боковинам – по 3 самореза каждое соединение. Следим за соблюдением прямого угла между непосредственно соединяемыми основными деталями. Для укрепления ящика, придания дополнительной жесткости внизу посредине конструкции устанавливаем продольный брусок с помощью 2 саморезов.
  5. В местах, где будут установлены ножки, на фанере необходимо сделать угловые срезы (57х57).
  6. Прикладываем фанеру (или 2 части детали) к раме, выравниваем края рамы и дна ящика. Выполняем крепление с помощью дрели саморезами с шагом не больше 13 см к торцу рамы и продольному бруску.
  7. Переворачиваем ящик для установки верхнего продольного бруска по верхнему краю ящика посредине (на 2 самореза с каждой стороны).
  8. С одной стороны между краями верхнего и нижнего продольных брусков устанавливаем 1 саморезом брусок под петлю для ножки.
Читайте так же:
Схема сборки дивана сити

Размеры спинки

Приступаем к сборке рам для дивана-еврокнижки:

  1. Чтобы сделать рамы, выберите 4 самых качественных бруска (1960 мм) для продольных частей.
  2. 4 поперечных бруска (650 мм), которые будут крайними в конструкции, усильте, присоединив к их концам (с одной стороны) саморезами (70 мм) небольшие брусочки около 20 см длиной.
  3. Надо сделать разметку для 2 саморезов в местах крепления деталей, образующих раму. Короткие детали устанавливаем бруском для усиления внутрь. Выполняем соединение пока только одним саморезом каждый стык, чтобы потом иметь возможность выровнять угол в 90 градусов.
  4. Прикладываем фанеру, по ней выравниваем угол, чтобы стороны полностью совпали. Крепим одну сторону саморезами. Убедившись, что рама ровная, а короткие бруски основания параллельны друг другу, закрепляем фанеру на раме саморезами. Для надежности соединения желательно все нужные места перед саморезами промазать столярным клеем.
  5. Устанавливаем на раме спинки 5 поперечных брусков. Первый – отступив от крайнего на 195 мм (к нему будем прикреплять петли), последующие с шагом в 392 мм.
  6. С другой стороны на будущую спинку набиваем ДВП.
  7. На аналогичной раме сидушки дивана поперечные планки (5 штук) распределяем равномерно по всей площади детали (на сидушке ДВП не нужно). Данное отличие рам спинки и сидушки хорошо демонстрируют чертежи.

Рамы дивана

Если вы используете не цельную фанеру, а куски, то между частями оставьте свободным 1-2 мм. Места стыковки следует дополнительно укрепить накладыванием на шов поперечной планки. Закрепите на ней шурупами края обеих частей.

Тем, кто планирует при обивке дивана использовать декоративную утяжку обивочного материала, сейчас надо сделать отверстия для утяжек (ромбом или квадратом). Сверлить их следует, установив сверло с диаметром до 13 мм. Сразу на деталях пометьте, где у вас верх, а где низ. На спинке отступите от верха и боков 23 см, внизу -25 см. Сзади сиденья отмеряйте 25 см, а спереди отступ – 23 см. Остальные отверстия наносите согласно выбранной схеме. В спинке просверливайте фанеру и ДСП. Если попадаете на брус, лучше сделайте отступ.

Задняя и передняя часть

Продолжаем работу с сиденьем дивана.

  1. На сиденье дивана выкладываем заготовку царги (ДСП 1960х150), выравниваем боковые края. Карандашом наносим отметки (40х40), чтобы вырезать фрагменты, куда будут становиться бруски. Вырезаем отмеченные части.
  2. Устанавливаем царгу на место (переднюю часть сиденья) саморезами.
  3. Заподлицо с царгой на край рамы устанавливаем ножки. Ввинчиваем 2 самореза. Затем высверливаем сквозное отверстие под мебельный болт. Фиксируем соединения на болт с шайбой.
  4. Устанавливаем боковые фигурные накладки из фанеры (есть на схеме раскроя) на сиденье дивана.
  5. Полоску ДВП 12 см прикрепляем степлером одним краем на край царги, другим – к краю сиденья.
  6. Склеиваем специальным клеем два листа поролона. Затем приклеиваем их к фанере сиденья. Вровень с задней частью, по бокам и впереди выступая на 2 см за край основания. Если планируется утяжка, перенесите разметку отверстий на поролон.
  7. Полоски тонкого поролона (2 см) шириной 17,5 см приклеиваем на царгу и все боковые части. Для большего объема под поролон можно приклеить узкие поролоновые полоски.
  8. Покрыть сиденье обивочной тканью можно, просто закрепив ее на скобы мебельным степлером. В другом случае снимается выкройка, затем из декоративного материала и синтепона (под ним) шьется чехол, который также крепится степлером.
  9. Аналогично покрываем поролоном спинку (на фанеру), со стороны ДВП – плотный ватин (или поролон 10 мм). Декорируем спинку дивана тканью.
  10. Обивка ящика. Обшейте с помощью степлера лицевую и боковые стороны ящика обивочной тканью. Следите, чтобы швы совпадали с углами изделия.
  11. Собираем диван. Крепим петли: одну посредине саморезами, две по бокам – к ДСП на винты, стягиваем гайками. Там, где есть брусок – устанавливаем на саморезы.
  12. Выкладываем на ящик сиденье и спинку, как они должны находиться, когда диван разложен. Отмечаем положение спинки. Переворачиваем и выполняем крепление петель на саморезы.
Читайте так же:
Чистка дивана отпаривателем для одежды

Поздравляем! Используя чертежи и инструкцию, вы смогли сделать диван-еврокнижку. Он займет место у вас дома или послужит на даче, предоставляя удобное место для отдыха.

Диван аккордеон своими руками шаг за шагом

Как сделать раскладной диван для дома своими руками: чертежи, схемы, фото

Угловой Диван Сеул Еврокнижка Универсальный Микровелюр Бежевый 196х75 арт. 10008472

3 отзыва

196 x 75 см
133 x 196 см

Доставка заказов: ежедневно с 10:00 до 22:00

интервалы доставки — с 10:00 до 15:00 (по выходным до 18:00) или с 15:00 до 22:00

*Более точную информацию о наличии и сроках доставки уточняйте у оператора!

Высота сиденья от пола: 36 см

Угловой диван Сеул идеально впишется в интерьер небольшого помещения. Классическая конструкция, лаконичный дизайн и никаких излишеств – вот основные характеристики дивана. Обычно такую модель выбирают молодожёны, обустраивая своё первое жильё.
Диван оснащён раскладным механизмом «еврокнижка», благодаря чему быстро трансформируется в удобное спальное место. Основание ППУ обеспечивает дополнительный комфорт во время сна. Пружинные блоки из пенополиуретана с холлофайбером рассчитаны на значительные нагрузки, они не проминаются и долго сохраняют свою форму. Раскладной механизм способен выдержать до 5 000 циклов складываний/раскладываний.
Металлический каркас рассчитан на постоянные нагрузки. В его основе присутствуют элементы из деревянного массива, ЛДСП, фанеры. Деревянные латы в основании обеспечивают дополнительную прочность и надёжность конструкции. Для хранения постельных принадлежностей предусмотрен вместительный ящик. Угол дивана может располагаться как справа, так и слева.
При выборе дивана стоит обращать внимание не только на эксплуатационные характеристики, но и на дизайн. Сеул – это гармоничное сочетание строгих линий и никаких ярких цветовых решений. Минимализм, хай-тек и модерн, соединённые в его дизайне, украсят даже самый строгий и сдержанный интерьер. Угловое расположение экономит пространство. Компактные размеры и эргономичные формы позволят обустроить комфортную зону отдыха не только дома, но и в офисе. Сидеть на таком диване очень удобно, форма спинки не напрягает поясницу и мышцы.
Обивка выполнена из износоустойчивых материалов, которые при бережном уходе надолго сохранят свой первоначальный вид. В качестве декоративных элементов используются мягкие подушки.

Читайте так же:
Как починить диван провалился

Вы можете заказать у нас услугу доставки по Москве и Московской области. В другие города России доставка осуществляется при помощи транспортных перевозчиков.

Диван-кровать Сити (Независимый пружинный блок)

Саванна 119

Город 2

Саванна 126

Венеция

Инверс 36

Город 2

Саванна 8

Саванна 123

Саванна 108

Орхидея

Инверс 13-40

Париж 1

Описание

Стильный диван будет выигрышно смотреться в гостиной с современным интерьером. Минималистичный дизайн дивана основывается на прямых линиях, которые создают строгий прямоугольный силуэт.

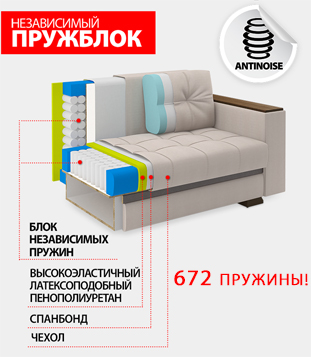

В основе диван-кровати «Сити» лежит блок независимых пружин ANTINOISE, изготовленный на новейшем высокотех- нологичном, полностью автоматизиро- ванном оборудовании одного из ведущих мировых производителей.
