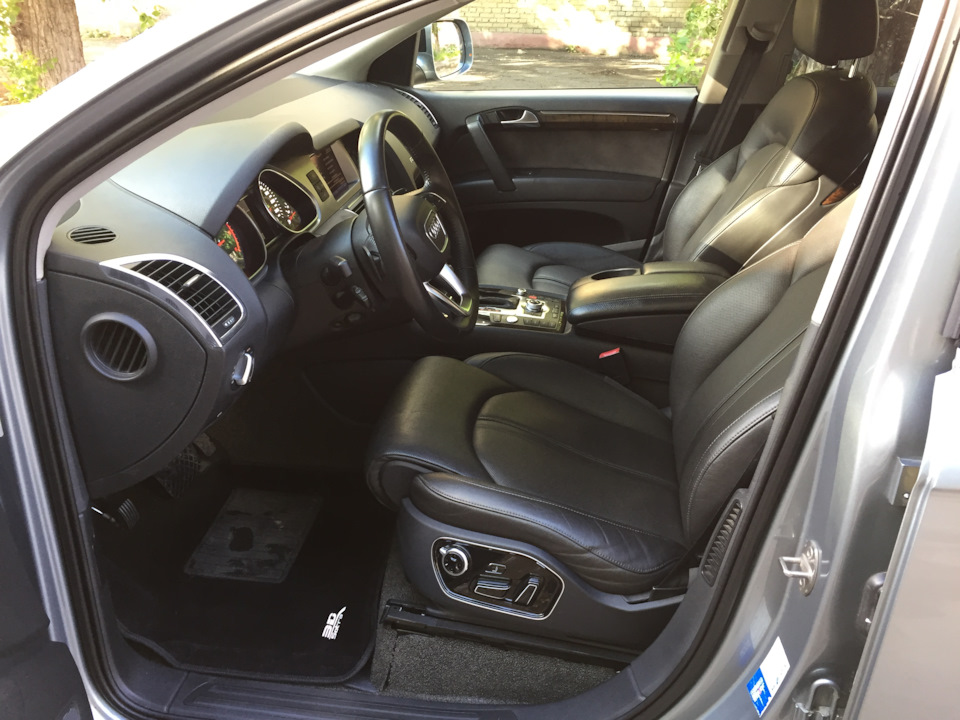

Посмотрев отчеты на драйве по установке кресел с массажем в Q7, стал искать кресла от A8, посматривал объявления, но по России ничего интересного не находил, попадались варианты либо не совсем в хорошем состоянии, а если состояние попадалось нормальное то ценник отпугивал. Просматривая объявления заметил что у PavelHap бывают варианты по креслам. Написал ему что нужны кресла черные в максимальной комплектации и по состоянию чтобы норм были. И в конце января от него поступило предложение от которого я не смог отказаться 🙂 Именно то что и хотел, очень хорошее состояние и максимальная комплектация (массаж, вентиляция, память).

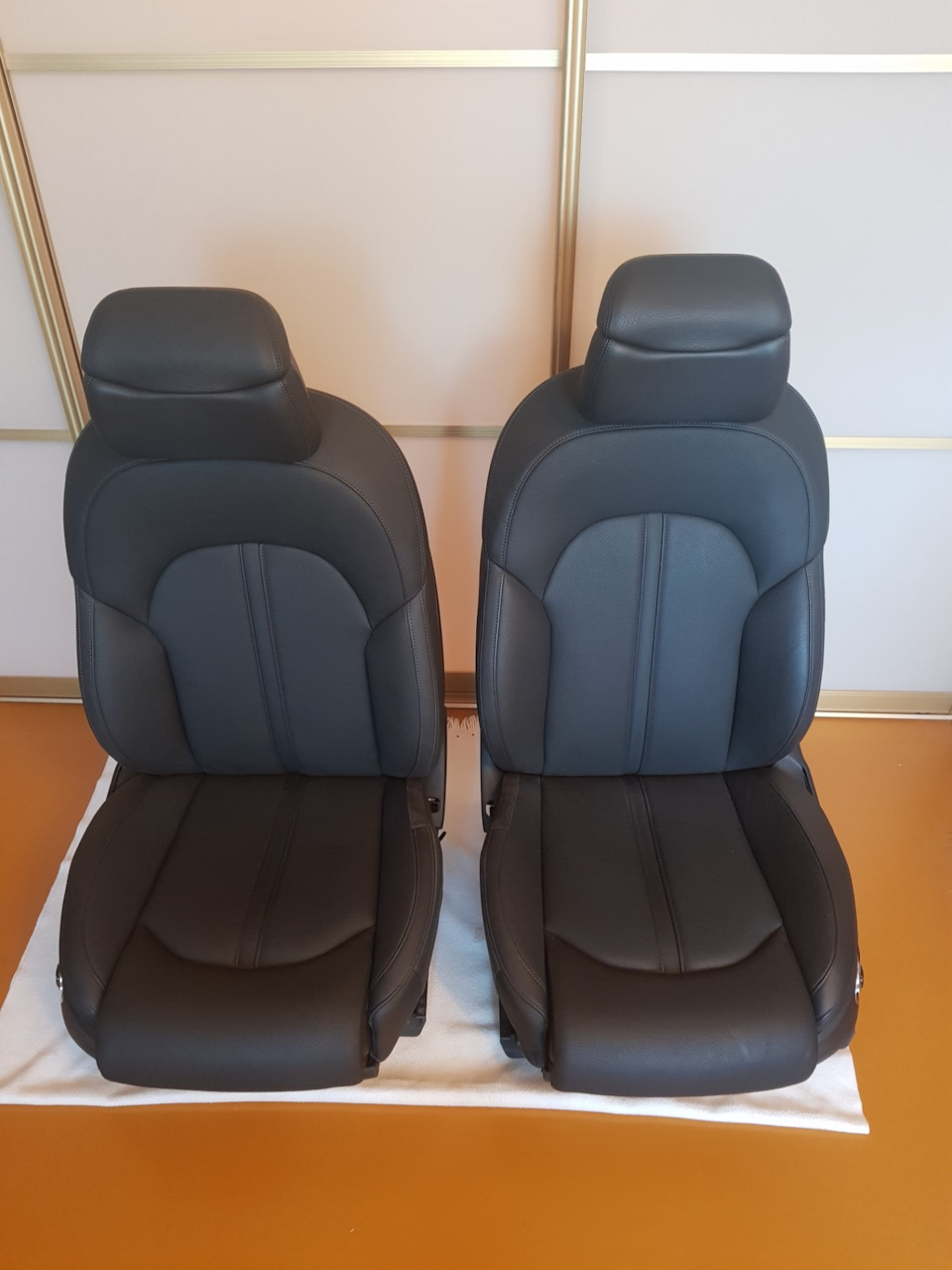

И при поездке в столицу на замену подвесного я забрал кресла.

Так как кресла с тестовой машины то они оказались с вырезанными подушками безопасности и без защелок под ремни. Павел учел этот момент и доукомплектовал перед отправкой элементами безопасности.

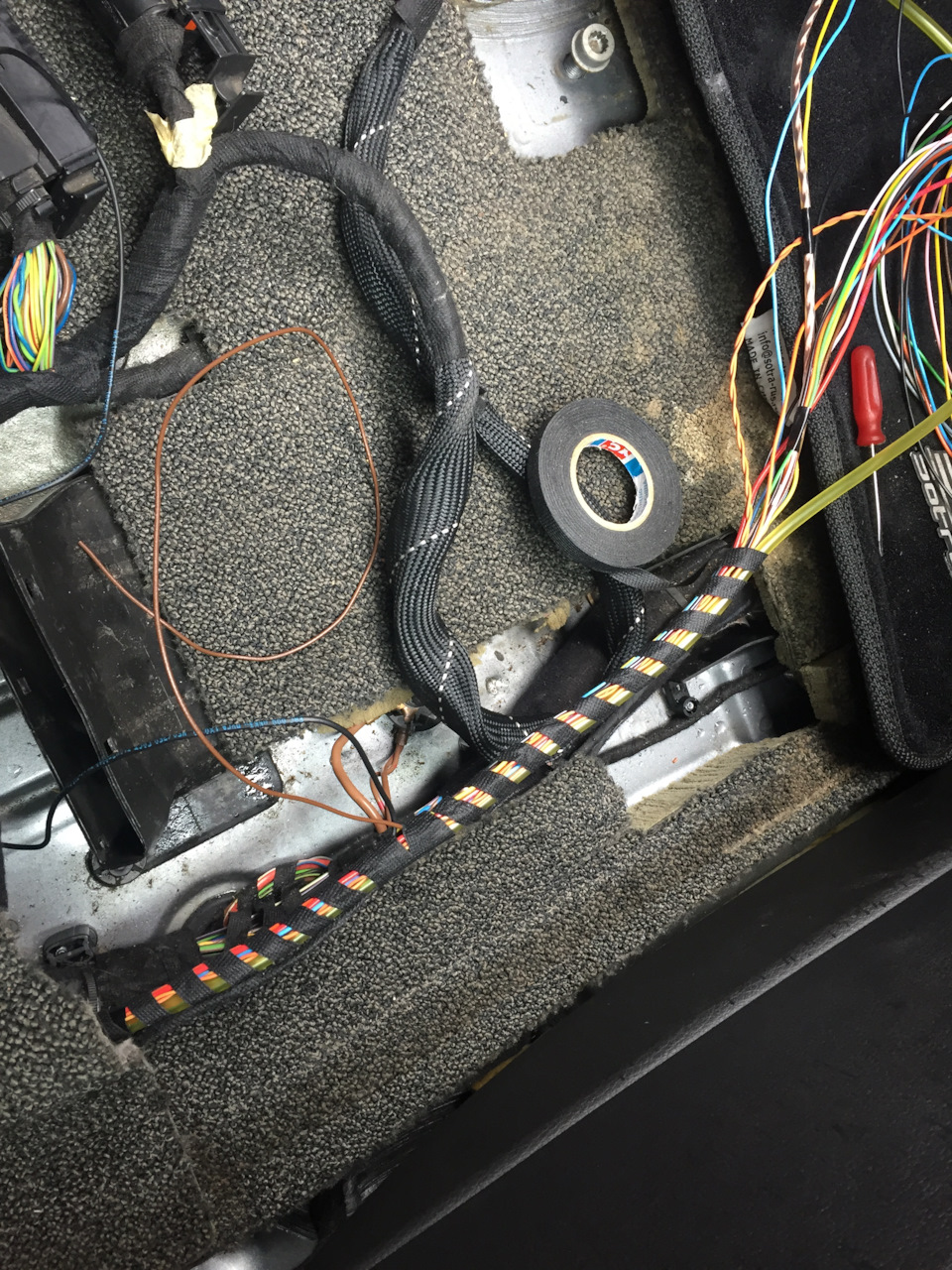

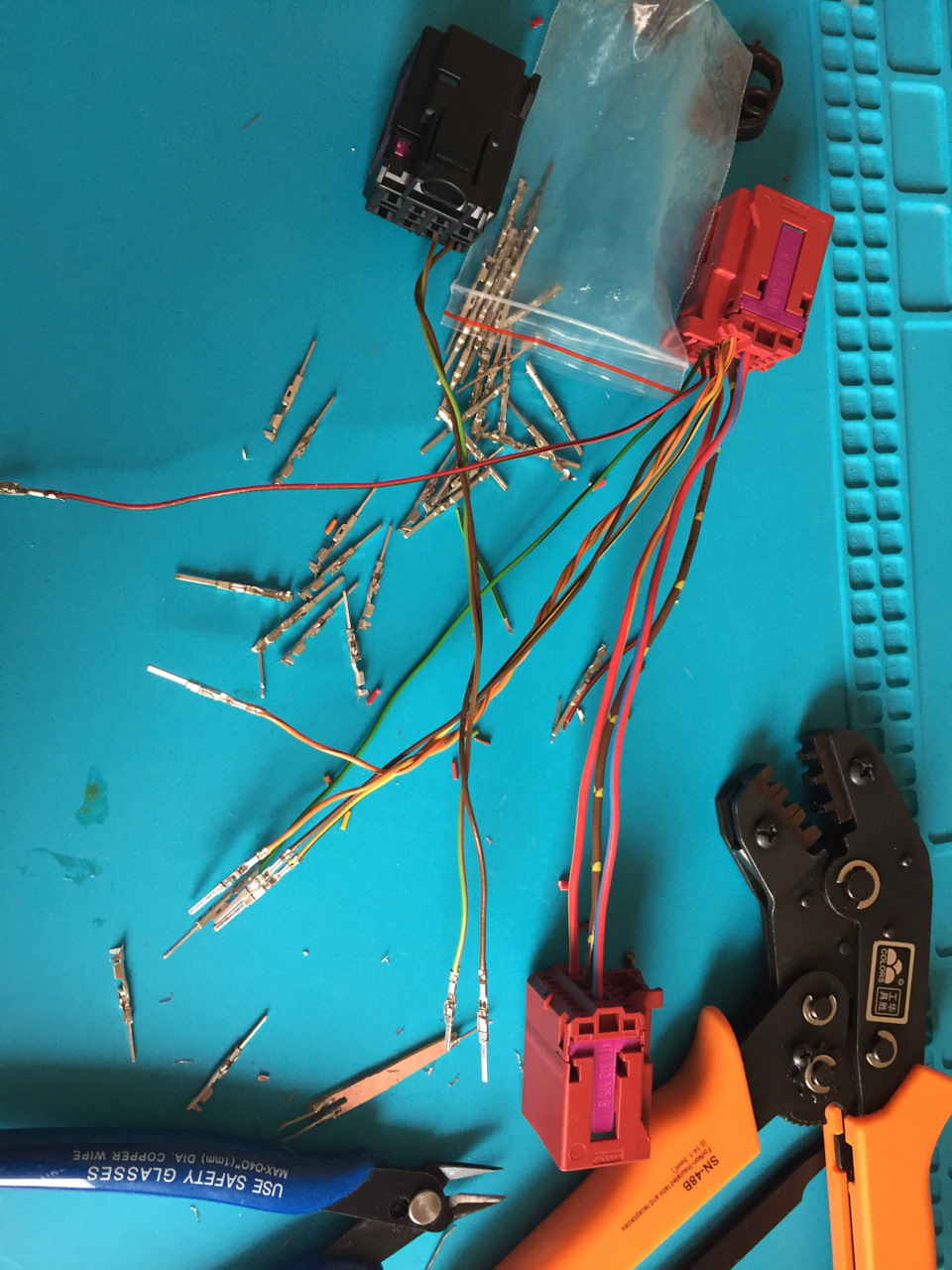

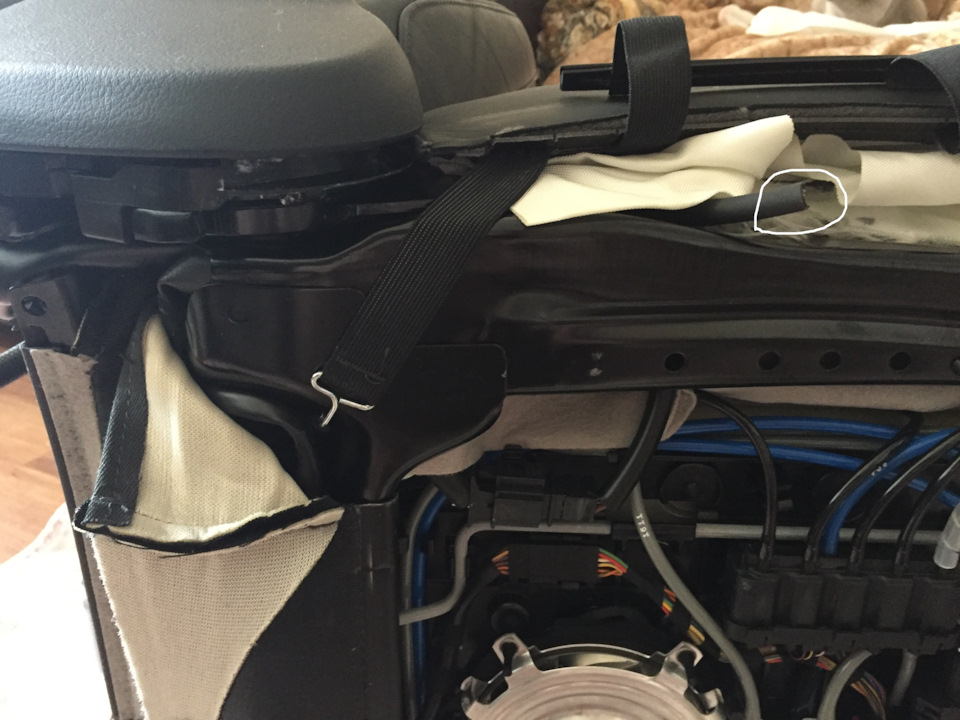

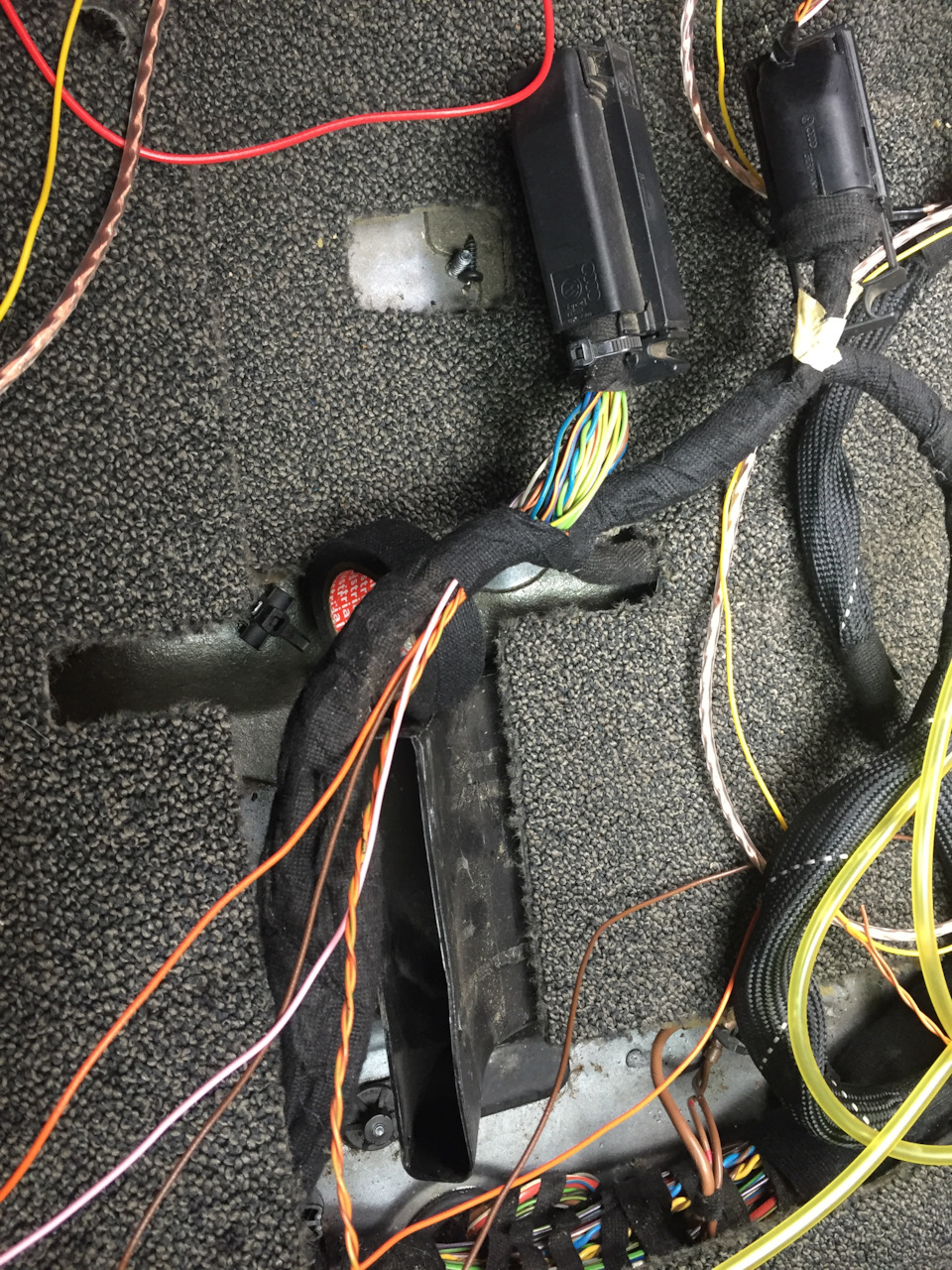

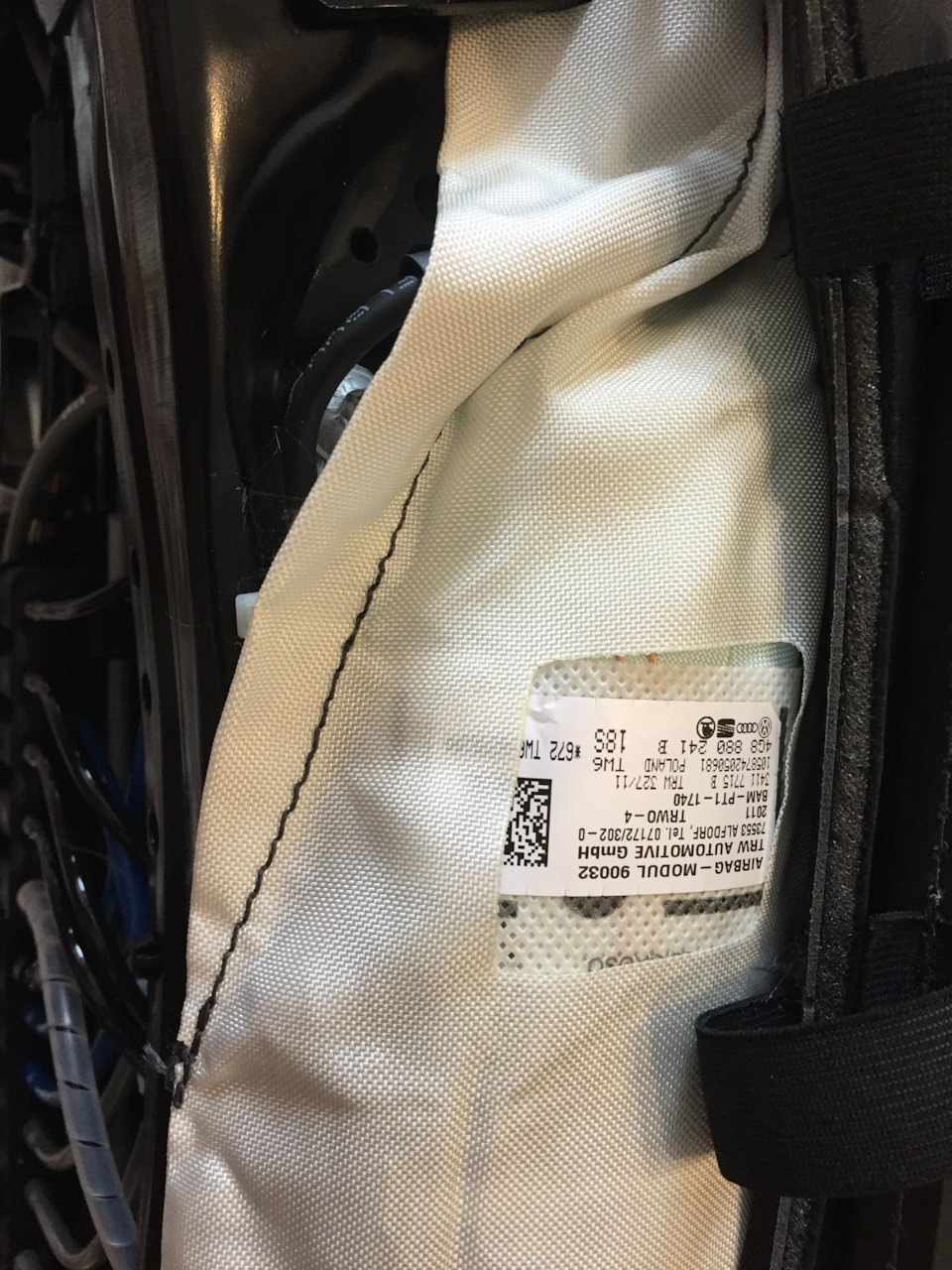

Подушки прикрутить на место не проблема а вот чтобы пропустить провода по штатным местам пришлось немного помучатся.

Как уже упоминал AndKny в своей записи разъемы со стороны кресла и авто используются мамы, менять я их не стал а собрал переходники.

Выписал распиновку из elsa, если кто захочет повторить пригодится.

Распиновка кресла Q7

T17b красный 17 конт.
T17/1 — E25 -Выключатель замка ремня безопасности передн пассажира (зелено-красный)
T17/2* — J706(18пин) (блок опр занятости сидения) безопасность? (синий) (J234 T75a/56)
T17/3 — G128 -Датчик занятости сиденья переднего пассажира (сине-серый)
T17/4* — J706(9пин) (блок опр. занятости сидения) безопасность? (черн-желт) (J234 4 +15a)
T17/5 — (+) W46 Задняя подсветка пространства для ног (красно-лиловый) J393 (T32d/14)
T17/6 — (-) W46 Задняя подсветка пространства для ног (коричневый)
T17/7 — CAN Hi (оранжево-зеленый) (T46b/16H)
T17/8 — (-) минус датчиков (коричнево-желтый)
T17/9* — J706(8пин) (блок опред занятости сидения) безопасность? (белый) (J234 T75a/59)
T17/10 —
T17/11 —
T17/12 — J521 блок памяти сиденья (зелено-черный)
T17/13 —
T17/14 — CAN Lo (оранжево-коричневый) (T46b/16L)
T17/15 — (+) плюс (красно-черный)
T17/16 — (-) минус (коричневый)
T17/17 — (+) плюс (красно-синий)
* Для Североамериканского рынка

T3f желт (подушка безопасности)
T3/1 — (+)N200 -Пиропатрон боковой подушки безопасности передн пассажира (белый)
T3/2 — (-)N200 -Пиропатрон боковой подушки безопасности переднего пассажира (синий)
T3/3 — (экр) N200 -Пиропатрон боковой подушки безопасности переднего пассажира (коричн-желт)

Распиновка кресла A8

T17q красный 17 конт.
T17/1 — V233 -Электродвигатель регулировки высоты ремня безопасности (сине-коричневый)
T17/2 — V233 -Электродвигатель регулировки высоты ремня безопасности (сине-красный)
T17/3 — G372 -Потенциометр регулировки высоты ремня безопасности (сине-белый)
T17/4 — G372 -Потенциометр регулировки высоты ремня безопасности (синий)
T17/5 —
T17/6 — (-) N420 Электромагнит активного подголовника переднего пассажира (желто-коричневый)
T17/7 — N420 Электромагнит активного подголовника перед пассажира (зелен-красн) J234 T100/29
T17/8 —
T17/9 — (+) L107 Задняя подсветка пространства для ног (холодная темп света) (черн-синий)
T17/10 — (+) L107 Задняя подсветка пространства для ног (теплая темп света) (черно-зеленый)
T17/11 -(-) L107 Задняя подсветка пространства для ног (коричневый)
T17/12 — J521 блок памяти сиденья (зелено-черный)
T17/13 — CAN Hi (оранжево-зеленый) (T46b/16H)
T17/14 — CAN Lo (оранжево-коричневый) (T46b/16L)
T17/15 — (+) плюс (красно-черный)
T17/16 — (-) минус (коричневый)
T17/17 — (+) плюс (красно-синий)

T10a черн
T10/1 —
T10/2 —
T10/3* — на J234 безопасность (синий) (J234 T100/80)
T10/4* — (+ c J234 блока пб) Плюсовое соединение 6 (15a) (красно-черный)
T10/5 — (-) минус датчиков (коричнево-черный)
T10/6 — E25 -Выключатель замка ремня безопасности передн пассажира (зелено-желтый) T100/30
T10/7 — G128 -Датчик занятости сиденья переднего пассажира (зелено-синий) (J234 T100/55)
T10/8 — G554 -Датчик положения сиденья переднего пассажира (красный) (J234 T100/2)
T10/9 —
T10/10 —
* Североамериканский рынок

T3f желт (подушка безопасности)
T3/1 — (+)N200 -Пиропатрон боковой подушки безопасности передн пассажира (черный)
T3/2 — (-)N200 -Пиропатрон боковой подушки безопасности переднего пассажира (синий)
T3/3 — (экр) N200 -Пиропатрон боковой подушки безопасности переднего пассажира (коричневый)

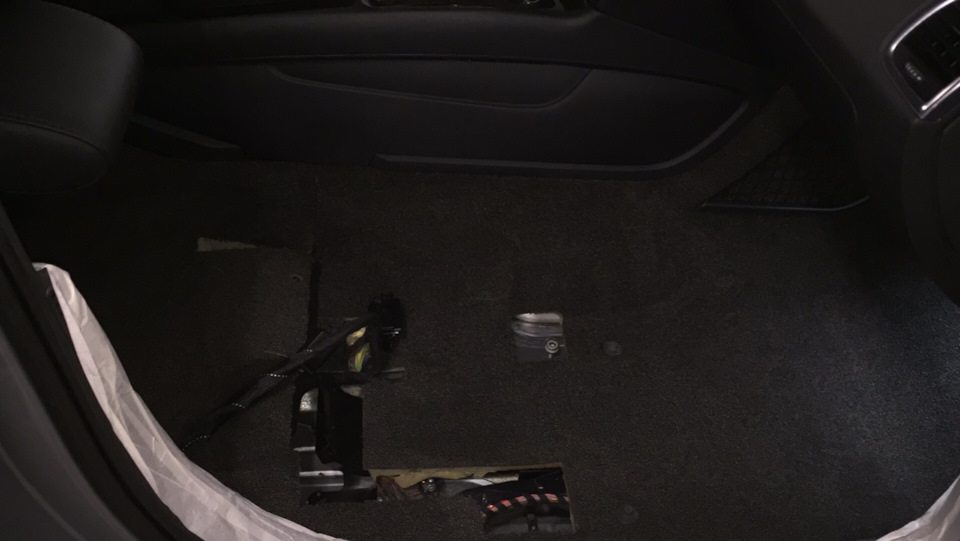

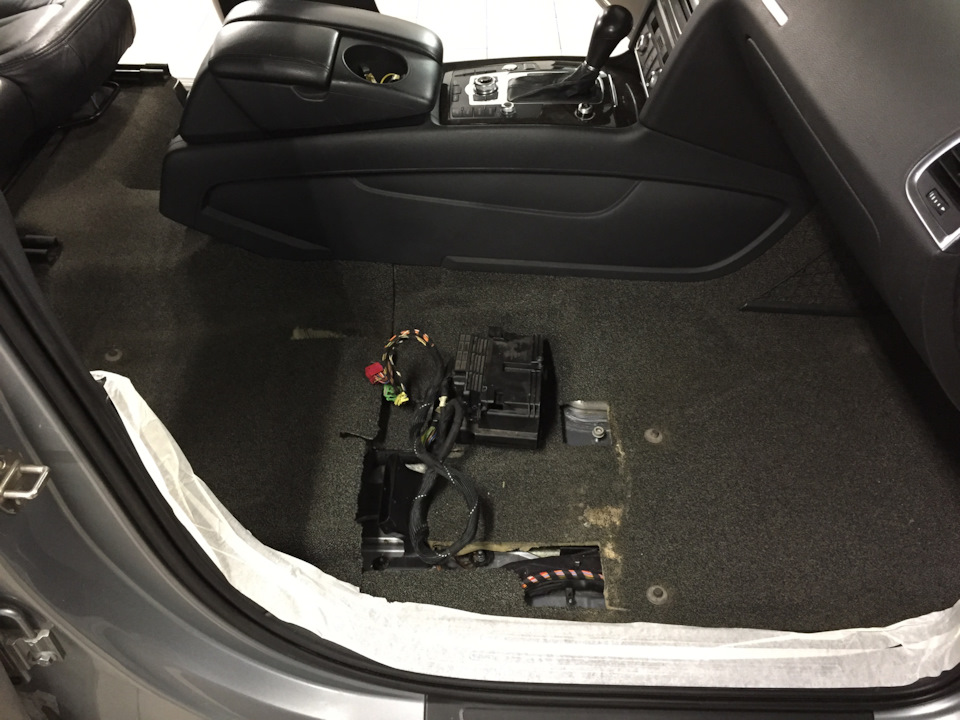

Еще одна заморочка была с пассажирским креслом. В Q7 поставляемых в страны Европы и России для определения занятости пассажирского места используется резистивный мат. Сопротивление его без пассажира около 470 Ом, если занято то в районе 14 Ом. В купленных креслах используется более замороченная система для Североамериканского рынка, в которой используется G452 датчик давления на сиденье переднего пассажира, информация с него и датчика силы натяжения ремня G453 поступает на блок J706 в кресле и с него по Lin шине передается на блок безопасности. Были варианты не подключать цепь определения занятости или замкнуть ее резистором 15 Ом тогда система видела бы пассажира постоянно вне зависимости от его присутствия в салоне. Но хотелось чтобы все работало как и было задумано.

Информация из SSP361

"Датчик давления для определения занятости сиденья G452 и мат для определения занятости сиденья объединены в единый узел.Наполненный силиконоподобным гелем мат находится под обивкой сиденья переднего пассажира. Когда кто то садится на сиденье, в мате изменяется давление. Изменение давления регистрируется датчиком давления G452, который передает информацию об этом в виде сигнала напряжения блоку управления системы определения занятости сиденья J706.В зависимости от нагрузки на сиденье напряжение сигнала составляет от 0,2 В (высокая нагрузка) до 4,8 В (низкая нагрузка).Блок управления J706 запитывает датчик давления напряжением 5 В."

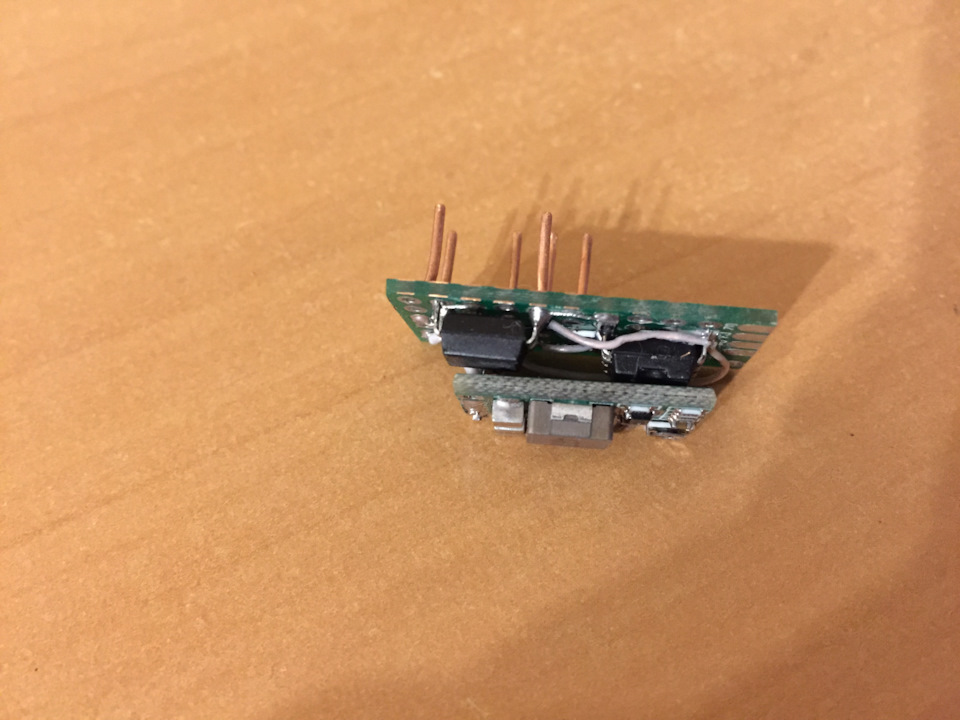

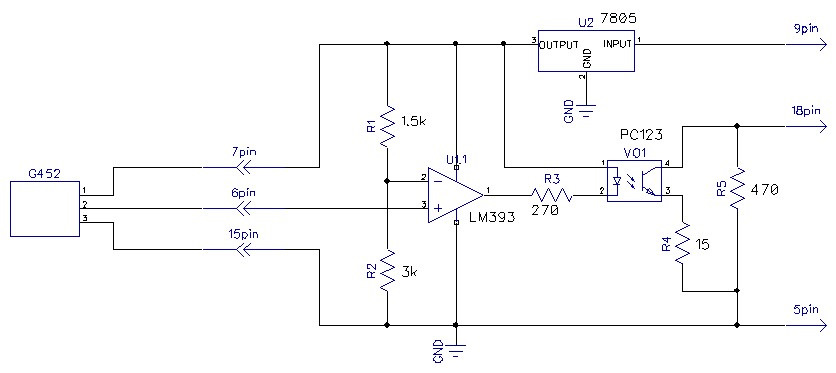

Подключил оптопару на G452(между +5в и выходом), но силы тока с выхода датчика оказалась недостаточно для полного открытия. Пришлось вспомнить про компараторы, собрал схему.

При помощи пятилитровых бутылок с водой выяснил что при воздействии 15кг на подушку кресла напряжение с G452 составляет 3.3в. Порог срабатывания в схеме настроил на 3.3в задается резистивным делителем R1, R2.

По итогу блок безопасности теперь определяет наличие пассажира в штатном режиме.

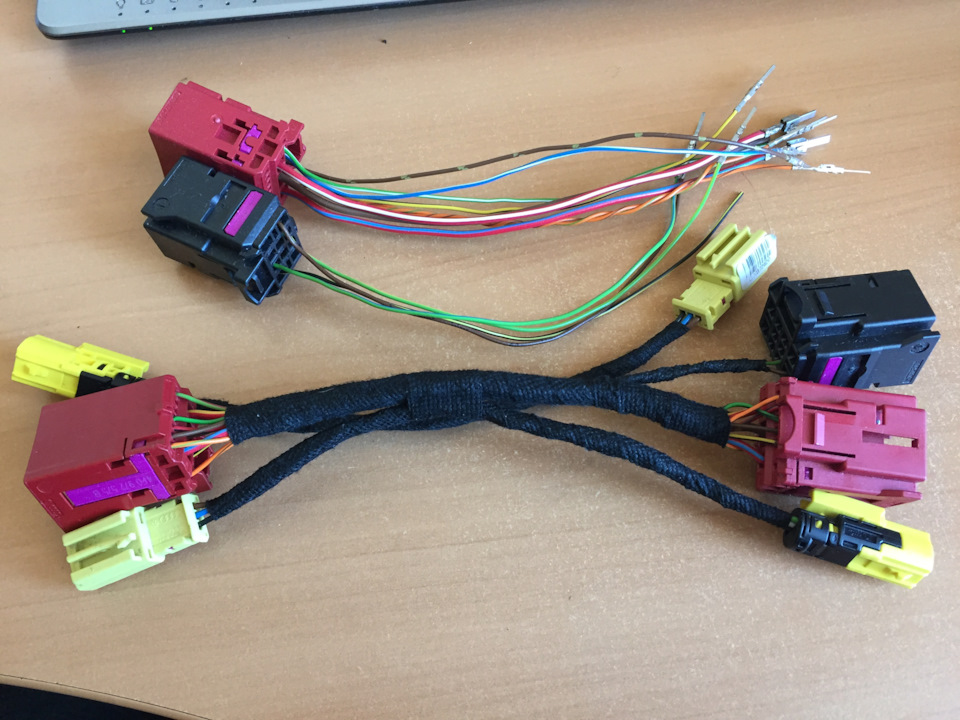

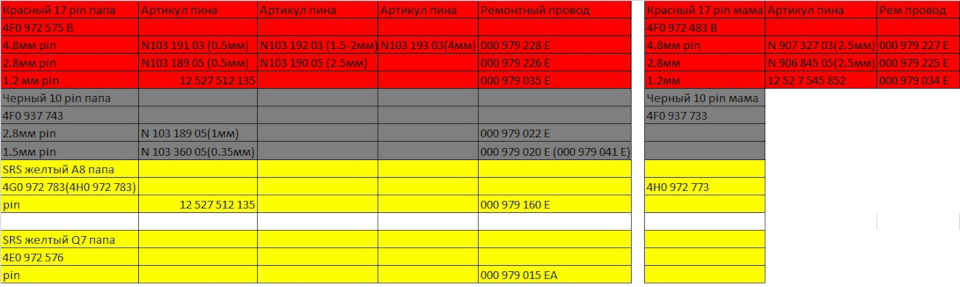

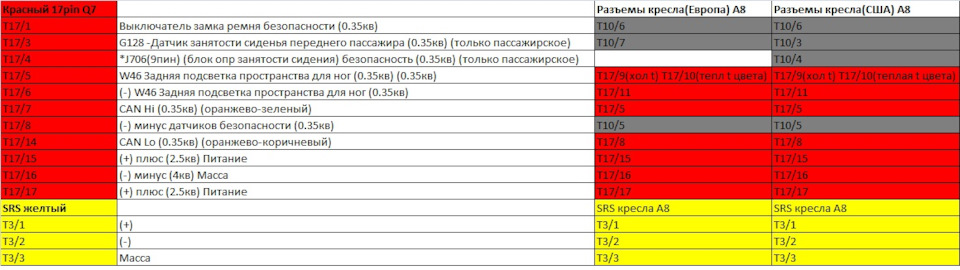

По многочисленным просьбам в личке добавил соответствие пинов переходника.

Артикулами поделился Валера

Для пассажирской стороны сразу сделал по феншую(правый дистрибьютор 16H и 16L). И заодно протянул новый жгут из 10 проводов в багажник(2 подсветка в креслах, остальные для будущих плюшек), одного экранированного провода для передней камеры и дублирующий шланг заднего омывателя. Читая бортжурналы видел что штатный ломается, вдруг когда пригодится.

так как авто на разных платформах то и команды кан шины отличаются и поставить их просто так не получится, поэтому блоки были отправлены Валере oops1 на доработку. По возвращению они могут уже запустить полный функционал всех плюшек кресла от A8 d4 на Q7.

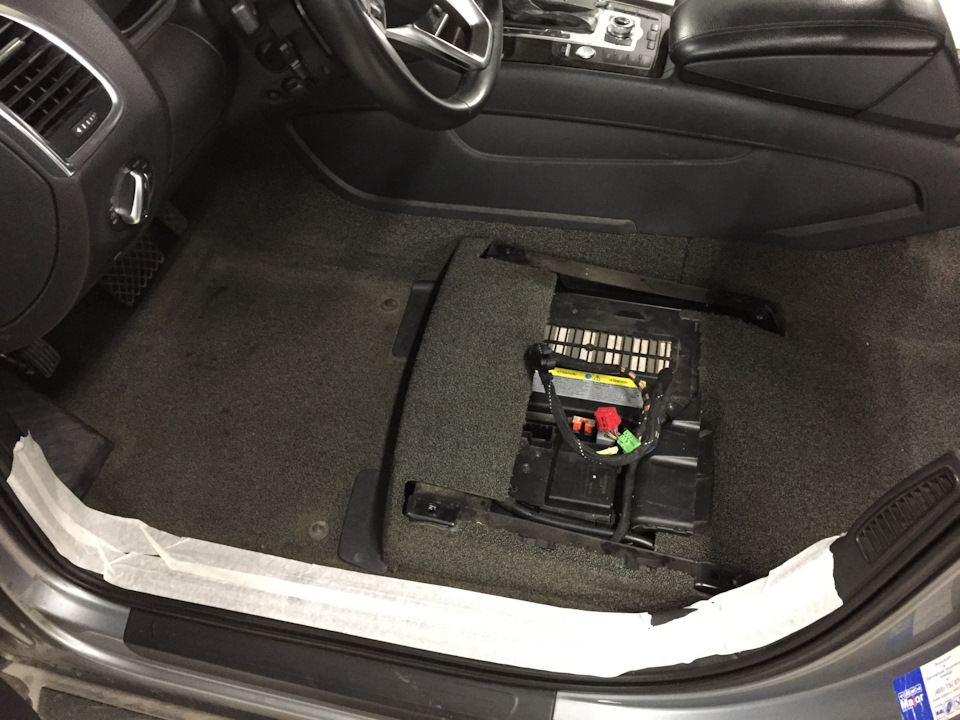

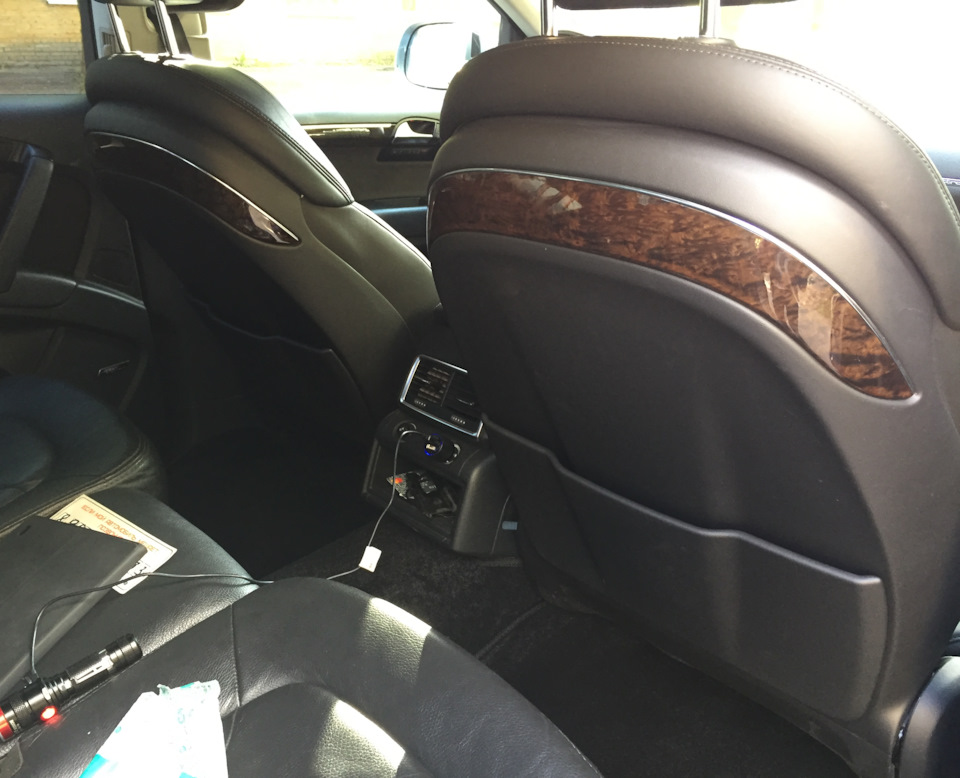

Скинул заранее пассажирское сиденье, и положив в багажник водительское кресло от A8 отправился на мойку чтобы заодно помыть напольное покрытие.

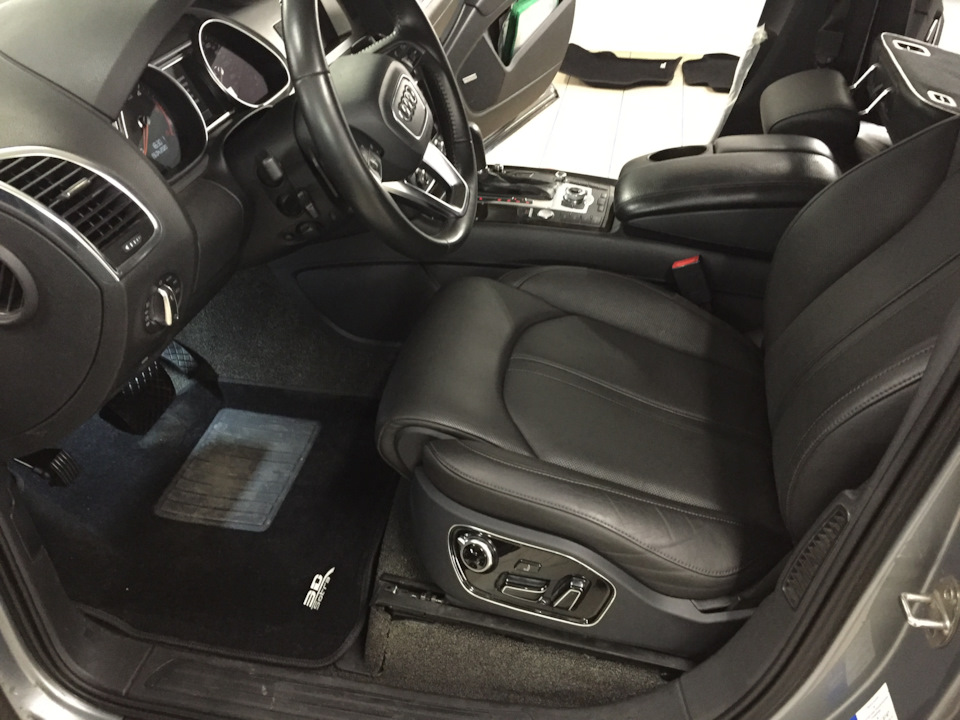

На следующий день забрал машину и установил пассажирское на место.

вставки из того же дерева Тамо

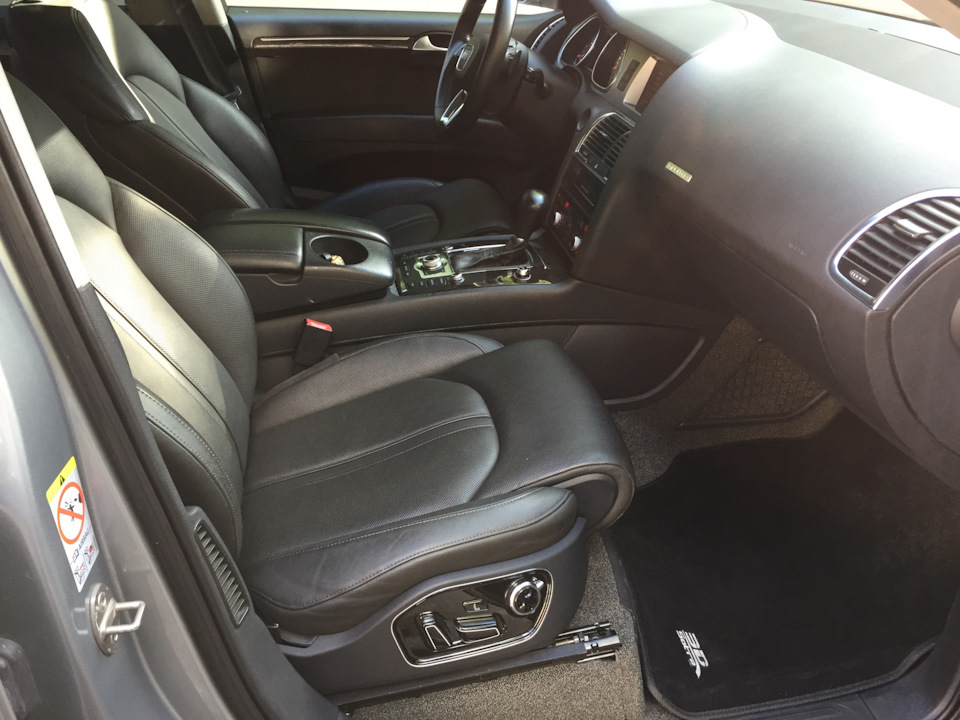

Весь функционал работает, новые опции по итогу установки очень удобные кресла:) массаж, плавно регулируемый подколенный валик, вентиляция, память кресел, положения рулевой колонки(вылет и высота) а так же память зеркал(в моем случае пока только правого, в левом надо поменять привод зеркала. Если попадется по интересной цене заменю). После мойки сейчас не приходится искать именно то комфортное положение в котором удобно, одно нажатие кнопки и все настроено. Теперь надо установить кнопки в пассажирскую дверь и поменять динамики на Bose. В общем я доволен, машина тоже))
Всем добра…
